無刷直流電機工作原理及結構圖示

發布時間:2021-01-18 10:15

無刷直流電機工作原理及結構相信很多人都會比較模糊,無刷直流電機工作主要是依靠電機的結構和轉子、定子的相互作用,產生的磁場使轉子不斷的變換,所以無刷直流電機才會一直轉動,下面我們就來了解一下無刷直流電機工作原理及結構圖示。

無刷直流電機工作原理

無刷直流電機由電動機主體和驅動器組成,電動機轉子是永磁體,傳感按轉子位置的變化,沿著次序對定子繞組電流換流,定子電樞各相繞組不斷地換相通電,定子繞組電壓由位置傳感器輸出控制電子開關電路提供,轉子的極性得到解決傳感器能感應到,驅動器可以接收到電動機的啟動、停止、制動信。

定子磁場隨著轉子不斷變化,定子磁場與轉子永磁磁場始終保持左右的空間角,產生轉矩推動轉子旋轉,電動機接收感應信號的正反轉信息,可以控制逆變功率產生轉矩,接收到速度指令和速度反饋信息,控制調整轉速。達到控制電動機的啟動、停止和制動。

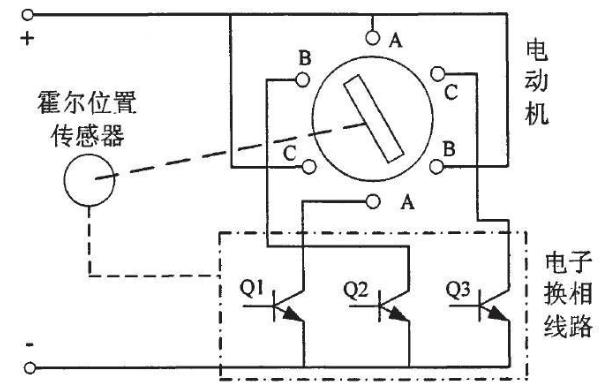

無刷直流電機結構圖示

無刷直流電機控制電動機定子繞組通電的順序和時間,功率邏輯開關單元將電源功率分配給定子繞組,使電機產生轉矩。霍爾位置檢測器可以檢測轉子磁極相對于定子繞組的位置信號,進而控制邏輯開關單元的繞組順序和時間,當定子繞組的某一相通電時,該電流與轉子磁極相互作用產生轉矩,驅動轉子旋轉,再由霍爾位置傳感器將轉子磁鋼位置變換成電信號,去控制電子開關線路,從而使定子各相繞組按一定次序導通,定子相電流隨轉子位置的變化而按一定的次序換相。由于電子開關線路的導通次序與轉子轉角同步,因而起到了機械換向器的換向作用。

無刷直流電機工作原理,無刷直流電機結構圖示,相信大家看完后,就明白無刷直流電機是怎樣工作的以及無刷直流電機的結構,無刷直流電機以電子方式控制交流電機換相,可以低速大功率運行,可以省去減速機直接驅動大的負載。
